蒸汽减压阀产品概述
蒸汽减压阀由主阀和导阀两部分组成。内螺纹连接先导活塞式蒸汽减压阀主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。蒸汽减压阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。蒸汽减压阀通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
蒸汽减压阀主要技术参数和性能指标
| 公称压力Mpa |
1.6 |
2.5 |
| 壳体试验压力Mpa＊ |
2.4 |
3.75 |
| 密封试验压力Mpa |
1.6 |
2.5 |
| 最高进口压力Mpa |
1.6 |
2.5 |
| 出口压力范围Mpa |
0.1-1.0 |
0.1-1.6 |
| 压力特性偏差Mpa△P2P |
GB12246-1989 |
| 流量特性偏差Mpa△P2G |
GB12246-1989 |
| 最小压差 |
0.15 |
0.15 |
| 渗漏量 |
GB12245-1989 |
＊.壳体试验不包括膜片、顶盖。
蒸汽减压阀主要零件材料
| 零件名称 |
零件材料 |
| 阀体 阀盖 底盖 |
WCB |
| 阀座 阀盘 |
2Cr13 |
| 缸套 |
2Cr13/25镀硬铬 |
| 活塞 |
2Cr13/铜合金 |
| 活塞环 |
合金铸铁 |
| 导阀座 导阀杆 |
2Cr13 |
| 膜片 |
1Cr18Ni9Ti |
| 主阀弹簧 |
50CrVA |
| 导阀主弹簧 |
50CrVA |
| 调节弹簧 |
60Si2Mn |
蒸汽减压阀流量系数Cv
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |

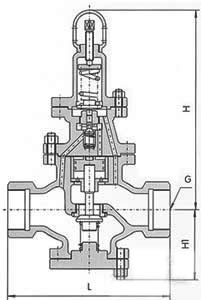

蒸汽减压阀连接尺寸
| 公称通径DN |
G |
L |
H |
Hl |
| 15 |
1/2" |
140 |
295 |
90 |
| 20 |
3-4" |
140 |
330 |
98 |
| 25 |
1" |
160 |
330 |
110 |
| 32 |
1-1/4" |
180 |
330 |
110 |
| 40 |
1-1/4" |
200 |
345 |
125 |
| 50 |
2" |
230 |
345 |
125 |
蒸汽减压阀产品结构
