特点原理及应用
角式柱塞阀与直通式柱塞阀的工作原理完全相同，但是角式柱塞阀安装在管线中的位置和其他柱塞阀不同，因而石油，化工，化肥，制药等长输管线中有不少的拐角转弯处，而角式柱塞阀正好适合安装在这些个部位，这样不但减少了接管弯头，而且方便安装，具有省工，省料等特点，在节能意识特强的企业，角式柱塞阀被广泛应用。

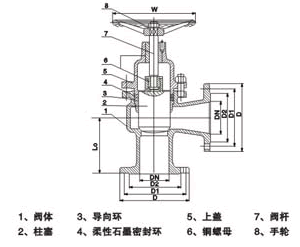

UJ44SM/H6/25C/P 角式柱塞阀图 1.阀体；2.柱塞；3.导向环；4.柔性石墨密封环；5.上盖；6.铜螺母；7.阀杆；8.手轮
主要连接结构尺寸
| DN(mm) 尺寸（mm） |
U44SM6C(P) UJ44H6C、P、R | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| Lo | 90 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 |
| H | 190 | 210 | 220 | 250 | 280 | 300 | 320 | 370 | 420 | 440 | 530 | 610 | 730 | 850 | 970 | 1100 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 350 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 295 | 375 | 435 | 485 |
| b | 12 | 12 | 12 | 13 | 13 | 13 | 15 | 17 | 17 | 19 | 21 | 23 | 27 | 28 | 30 | 32 |
| Z-d | 44 | 44 | 44 | 48 | 48 | 48 | 48 | 88 | 88 | 88 | 8-23 | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 |
| DN(mm) 尺寸（mm） |
U44SM-25(P) UJ44H-25C、P、R | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| Lo | 90 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 |
| H | 190 | 210 | 230 | 260 | 260 | 290 | 320 | 370 | 420 | 460 | 530 | 610 | 730 | 850 | 970 | 1100 |
| W | 100 | 100 | 110 | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 350 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 282 | 345 | 408 | 465 | 535 |
| b | 14 | 14 | 14 | 15 | 15 | 17 | 19 | 19 | 21 | 25 | 27 | 31 | 33 | 36 | 40 | 44 |
| Z-d | 44 | 44 | 44 | 48 | 48 | 48 | 88 | 88 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
