j61y磅级高温高压电站截止阀
- 质量稳定:实行全过程质量监控,细致入
微,全方位检测! - 价格合理:高效内部成本控制,减少了开
支,让利于客户! - 交货快捷:先进生产流水线,充足的备货,
缩短了交货期!
我们为您提供全套工程阀门解决方案销售热线:0510-82828883
邮箱:beifava@163.com
地址:江苏省无锡市新吴区新洲路222号
产品用途
磅级高温高压电站截阀适用于ANSI Class1500~3500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。

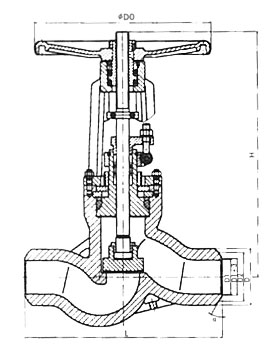

产品结构特点
1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面6.阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
7.阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。
8.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。
主要零件的材料说明
阀 体 | WCB | WC1 | WC6 | WC9 |
阀 盖 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
支 架 | WCB | WCB | WCB | WCB |
WC1 | WC6 | WC9 | ||
阀 瓣 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
阀 杆 | 25Cr2MoV | 25Cr2MoV | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
阀 座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
密封环 | 增强柔性石墨 | |||
填 料 | 增强柔性石墨 | |||
阀杆螺母 | ZCuA110Fe3 |
