产品特点
ZL47F6型自力式平衡阀,主要是由一个自动调节阀瓣和手动调节阀瓣组成。利用介质自身的压力变化为动力,自动调节各支管路流量的平衡,准确稳定流量,同时具有开度指示,锁定、关闭等功能。适用于“供热、空调等非腐蚀性介质的流量控制。运行前一次性调节,即可使系统流量自动恒定在要求的设定值。
主要技术参数
型号 | 公称压力 | 壳体试验压力 | 使用介质 | 介质温度 |
ZL47F6 | 1.6MPa | 2.4MPa | 水、油等非腐蚀性液体 | 0~100℃ |

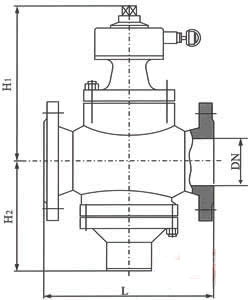

ZL47F型自力式平衡阀主要外型尺寸(法兰连接尺寸按GB4216)
DN | 15 20 25 32 40 50 | 65 | 80 100 125 150 200 250 | 300 | 350 |
L | 110 110 115 160 200 215 | 230 | 275 290 315 350 430 520 | 635 | 670 |
H1 | 122 122 137 182 191 197 | 205 | 259 268 334 357 407 452 | 486 | 555 |
H2 | 70 70 74 91 147 147 | 154 | 181 211 227 260 303 367 | 430 | 495 |
