X13W/T铜内螺纹二通旋塞阀
- 质量稳定：实行全过程质量监控，细致入
微，全方位检测！ - 价格合理：高效内部成本控制，减少了开
支，让利于客户！ - 交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
我们为您提供全套工程阀门解决方案销售热线：0510-82828883
邮箱：beifava@163.com
地址：江苏省无锡市新吴区新洲路222号
主要性能规范
| 型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 工作温度℃ | 适用介质 | |
| 壳体 | 密封 | ||||
| X13W.0 | 1.0 | 1.5 | 1.1 | ≤100 | 油品、煤气 |
| X13T.0 | 1.0 | 1.5 | 1.1 | 水、蒸气、油品 | |
| X13W.0T | 1.0 | 1.5 | 1.1 | 水、蒸气、油品 | |
| X13.0(P/R) | 1.0 | 1.5 | 1.1 | ≤250 | 硝酸、醋酸 |
主要零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X13W.0 | 铸铁 | 铸铁 | 铸铁 | 油浸石棉盘根， 柔性石墨 |
| X13T.0 | 铸铁 | 铸铜 | 铸铁 | |
| X13W.0T | 铸铜 | 铸铜 | 铸铜 | |
| X13W.0P | 不锈钢 | 不锈钢 | 不锈钢 | |
| X13W.0R | 钼二钛 | 钼二钛 | 钼二钛 |
主要尺寸
| 公称通径DN | 管螺纹G | 尺寸 mm | |||||
| L | I | □S | □S | h1 | H | ||
| 15 | 1/2 | 85 | 14 | 30 | 11 | 26 | 99 |
| 20 | 3/4 | 90 | 16 | 36 | 14 | 34 | 124 |
| 25 | 1 | 110 | 18 | 46 | 17 | 38 | 133 |
| 32 | 11/4 | 130 | 20 | 55 | 19 | 45 | 152 |
| 40 | 11/2 | 150 | 22 | 60 | 22 | 55 | 212 |
| 50 | 2 | 170 | 24 | 75 | 27 | 74 | 260 |
| 65 | 21/2 | 220 | 26 | 90 | 32 | 82 | 295 |
| 80 | 3 | 250 | 30 | 105 | 36 | 125 | 327 |
| 100 | 4 | 300 | 30 | 140 | 46 | 135 | 425 |

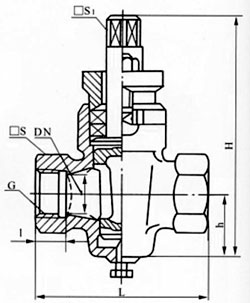

产品结构
