ZQDF蒸汽电磁阀
- 质量稳定：实行全过程质量监控，细致入
微，全方位检测！ - 价格合理：高效内部成本控制，减少了开
支，让利于客户！ - 交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
我们为您提供全套工程阀门解决方案销售热线：0510-82828883
邮箱：beifava@163.com
地址：江苏省无锡市新吴区新洲路222号
适用介质
蒸汽、气体、空气、油
产品用途
通用类电磁阀，适用于多种介质管路的自动控制，尤其适用于无压差或低压力系统，如高位自流水槽、风机、水厂虹吸真空系统等。
结构特点
1、集直动式开阀和先导式两位一体的分步直动式特殊结构。
2、无压力亦能打开主阀，低压差流量大，适用面广。
3、采用聚四氟乙烯密封，耐温性能好。
4、型式：常闭式。
技术参数
| 公称通径 | 15、20、25、32、40、50mm |
| 公称压力 | 0.Mpa |
| 工作压差 | 0-0.Mpa |
| 工作介质 | 蒸汽、液体、空气、气体、油≤4°E |
| 介质温度 | -5～10℃ |
| 额定电压V | AC：30、220、110、36 DC：220、110、36、24 |
| 功率 | ≤50W |
产品规格技术参数
| 型号 | 连接方式 | 连接尺寸 | L | H | KV值 | 阀体材质 |
| ZQDF5 | 内螺纹 | G1/2” | 2 | 16 | 2. | 黄铜精铸 |
| ZQDF-20 | 内螺纹 | G3/4” | 101 | 195 | 5 | |
| ZQDF-25 | 内螺纹 | G1” | 110 | 195 | .5 | |
| ZQDF-32 | 内螺纹 | G11/4 | 11 | 206 | 12 | |
| ZQDF-40 | 内螺纹 | G11/2 | 127 | 225 | 1 | |
| ZQDF-50 | 内螺纹 | G2” | 127 | 225 | 30 | |
| ZQDF5F | 法兰 | 4-φ13.5孔距φ65 | 101 | 15 | 2. | 黄铜精铸 连体法兰 |
| ZQDF-20F | 法兰 | 4-φ13.5孔距φ75 | 107 | 210 | 5 | |
| ZQDF-25F | 法兰 | 4-φ13.5孔距φ5 | 106 | 219 | .5 | |
| ZQDF-32F | 法兰 | 4-φ17.5孔距φ100 | 122 | 240 | 12 | |
| ZQDF-40F | 法兰 | 4-φ17.5孔距φ110 | 142 | 24 | 1 | |
| ZQDF-50F | 法兰 | 4-φ17.5孔距φ125 | 150 | 255 | 30 | |
| ZQDF-40F | 法兰 | 4-φ17.5孔距φ100 | 196 | 255 | 1 | 阀体铸铁 阀盖黄铜 |
| ZQDF-50F | 法兰 | 4-φ17.5孔距φ125 | 23 | 266 | 30 |

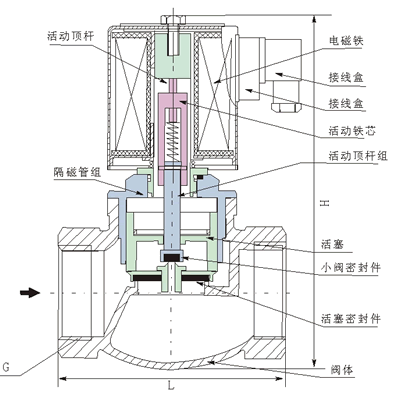

产品结构
