AH42F液化石油气安全阀
- 质量稳定:实行全过程质量监控,细致入
微,全方位检测! - 价格合理:高效内部成本控制,减少了开
支,让利于客户! - 交货快捷:先进生产流水线,充足的备货,
缩短了交货期!
我们为您提供全套工程阀门解决方案销售热线:0510-82828883
邮箱:beifava@163.com
地址:江苏省无锡市新吴区新洲路222号
特点用途
燃气专用全启式安全阀适用于工作温度-40~+80℃天然气、液化石油气、氨气等和类似非腐蚀性介质的设备和管路上。当设备内介质压力异常升高到规定值时,阀门自动开启,继而全量排放,当压力降低到规定值时,阀门自动关闭,保证设备安全运行。
主要零部件材料
公称通径DN(mm) Nominal diameter |
AH42F-P18 型 尺 寸Dimension(mm) | ||||||
D | D1 | D2 | b | Z-Фd | L | H | |
40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |

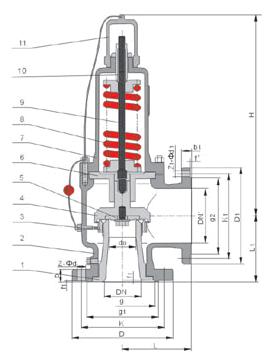

外形及连接尺寸
公称通径 Nominal diameter DN(mm) |
AH42F-16C/P 型 尺 寸 Dimension(mm) | 重量 Weight (kg) |
||||||||||||||||
L | L1 | D | D1 | D2 | b | f | Z-Фd | DN' | D' | D1' | D2' | b' | f' | Z-Фd' | H | do | ||
25 | 100 | 95 | 115 | 85 | 65 | 14 | 2 | 4-Ф14 | 32 | 140 | 100 | 78 | 16 | 3 | 4-Ф18 | 250 | 15 | 12 |
32 | 115 | 100 | 140 | 100 | 78 | 16 | 2 | 4-Ф18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-Ф18 | 280 | 20 | 14 |
40 | 120 | 110 | 150 | 110 | 85 | 16 | 3 | 4-Ф18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-Ф18 | 290 | 25 | 16 |
50 | 135 | 120 | 165 | 125 | 100 | 16 | 3 | 4-Ф18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-Ф18 | 341 | 32 | 21 |
80 | 170 | 135 | 200 | 160 | 135 | 18 | 3 | 8-Ф18 | 100 | 220 | 180 | 155 | 20 | 3 | 8-Ф18 | 470 | 50 | 43 |
100 | 205 | 160 | 220 | 180 | 155 | 20 | 3 | 8-Ф18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-Ф18 | 580 | 65 | 65 |
150 | 250 | 210 | 285 | 240 | 210 | 24 | 3 | 8-Ф22 | 175 | 315 | 270 | 240 | 26 | 3 | 8-Ф23 | 670 | 100 | 110 |
