YANA42F内装式安全阀
- 质量稳定：实行全过程质量监控，细致入
微，全方位检测！ - 价格合理：高效内部成本控制，减少了开
支，让利于客户！ - 交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
我们为您提供全套工程阀门解决方案销售热线：0510-82828883
邮箱：beifava@163.com
地址：江苏省无锡市新吴区新洲路222号
产品用途
YANA42F内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上，起超压安全保护作用。
主要零部件材料
| NO. | 零件名称 | 材料 |
| 1 | 阀瓣 | 碳钢 |
| 2 | 密封圈 | 聚四氟乙烯 |
| 3 | 阀体 | 碳钢 |
| 4 | 阀杆 | 1Cr18Ni9Ti |
| 5 | 阀座 | 碳钢 |
| 6 | 支架 | 碳钢 |
外形尺寸和连接尺寸(mm)
| 公称通径DN(mm) | 尺 寸 (mm) | ||||||||
| L | D | D1 | D2 | D0 | b | f | Z-Φd | H ≈ | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 48 | 376 |
| 80 | 99 | 225 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |

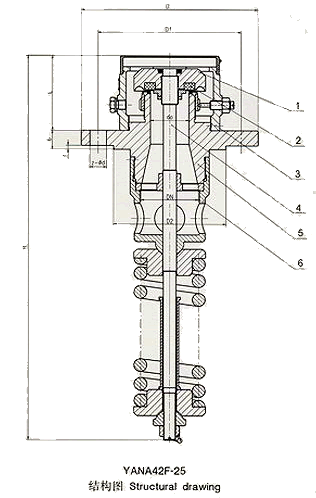

产品结构
