HQ41X滑道滚球式止回阀
- 质量稳定：实行全过程质量监控，细致入
微，全方位检测！ - 价格合理：高效内部成本控制，减少了开
支，让利于客户！ - 交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
我们为您提供全套工程阀门解决方案销售热线：0510-82828883
邮箱：beifava@163.com
地址：江苏省无锡市新吴区新洲路222号
产品概述
滑道滚球式止回阀,采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤.阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0～80℃。
主要技术参数
公称压力：1.0～1.6MPa
公称通经：50～350mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
主要零部件材料
| 零件名称 | 阀体 | 球 |
| 材料 | 铸铁、球铁、铸钢 | 钢体外包橡胶 |
主要外形连接尺寸 单位：mm
| DN（mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 180 | 200 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| H | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |

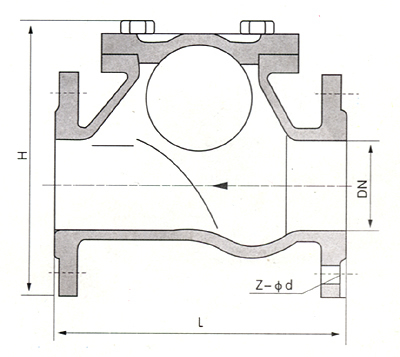

产品结构
