Z15W丝口闸阀
- 质量稳定：实行全过程质量监控，细致入
微，全方位检测！ - 价格合理：高效内部成本控制，减少了开
支，让利于客户！ - 交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
我们为您提供全套工程阀门解决方案销售热线：0510-82828883
邮箱：beifava@163.com
地址：江苏省无锡市新吴区新洲路222号
产品说明
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
主要技术参数和性能指标
公称通径：DN15-DN100
公称压力：1.6Mpa
工作介质：水、油、汽
工作温度：t≤170℃
管螺纹符合ISO228标准
性能规范
|
型号
|
公称压力
(MPa) |
实验压力
|
工作温度(℃)
|
适用介质
|
||
|
强度(水)(Mpa)
|
密封(水)空气
|
低压密封空气(Mpa)
|
||||
|
Z4IH6C
Z41W6P(R) |
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRICACID
|
|
硝酸类
|
||||||
|
ACETICACID
|
||||||
|
醋酸类
|
||||||
|
NITRICACID
|
||||||
|
Z41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
硝酸类
|
|
Z41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
ACETICACID
|
|
Z41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸类
|

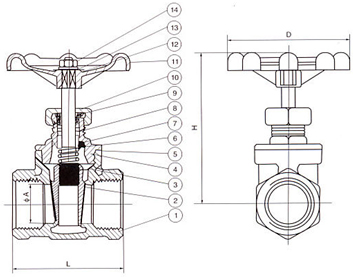

主要零件材料
|
序号NO. |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
闸板 |
不锈钢CF8M/CF8 |
|
3 |
阀杆 |
不锈钢SS316/304 |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯PTFE |
|
6 |
止推垫片 |
不锈钢SS304 |
|
7 |
阀杆架 |
不锈钢SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
螺母 |
不锈钢SS304 |
|
10 |
填料压盖螺母 |
不锈钢SS316/SS304 |
|
11 |
手轮 |
铝合金 |
|
12 |
铬牌 |
铝 |
|
13 |
手轮垫片 |
不锈钢SS304 |
|
14 |
手轮螺母 |
不锈钢SS304 |
主要连接尺寸及重量 单位：mm
| SIZE | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" |
| A | 15 | 20 | 25 | 32 | 38 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
主要外形尺寸
|
DN
|
规格
|
A
|
B
|
C
|
D
|
|
10
|
3/8
|
42
|
9.5
|
66.5
|
45
|
|
15
|
1/2
|
43
|
12.8
|
71
|
55
|
|
20
|
3/4
|
46
|
17
|
76
|
55
|
|
25
|
1
|
53
|
21
|
87.5
|
60
|
|
32
|
1 1/4
|
55
|
27
|
101
|
68
|
|
40
|
1 1/2
|
58
|
34
|
111
|
72
|
|
50
|
2
|
66.5
|
45
|
128
|
80
|
|
65
|
2 1/2
|
80
|
55
|
155
|
98
|
|
80
|
3
|
83
|
66
|
180
|
110
|
|
100
|
4
|
101
|
87
|
218
|
126
|
产品尺寸
