q71f意式超短型球阀
- 质量稳定：实行全过程质量监控，细致入
微，全方位检测！ - 价格合理：高效内部成本控制，减少了开
支，让利于客户！ - 交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
我们为您提供全套工程阀门解决方案销售热线：0510-82828883
邮箱：beifava@163.com
地址：江苏省无锡市新吴区新洲路222号
产品特征
公称压力：1.6-2.5MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
主要连接尺寸及重量
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1/4"
|
1/2"
|
2"
|
2/2"
|
3"
|
4"
|
5"
|
6"
|
|
d
|
15
|
19
|
23.5
|
30
|
36
|
45
|
58
|
67
|
79
|
100
|
125
|
|
L
|
32
|
38.5
|
45
|
55
|
62
|
72
|
95
|
120
|
145
|
200
|
225
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
|
H
|
62
|
70
|
79
|
86
|
92
|
102
|
158
|
172
|
187
|
200
|
240
|
|
E
|
110
|
125
|
135
|
150
|
150
|
180
|
250
|
300
|
350
|
650
|
840
|
|
b
|
14
|
14
|
16
|
16
|
18
|
20
|
22
|
24
|
24
|
26
|
26
|
|
z-d1
|
44
|
44
|
44
|
48
|
48
|
48
|
48
|
88
|
88
|
88
|
8-23
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
主要零件材料
|
零件名称
|
材质
|
|
|
阀体
|
不锈钢CF8M/CF8
|
碳钢WCB
|
|
球
|
不锈钢 316/304
|
不锈钢SS304
|
|
密封垫
|
聚四乙烯PTFE
|
聚四乙烯PTFE
|
|
阀杆
|
不锈钢 316/304
|
不锈钢SS304
|
|
填料
|
聚四乙烯PTFE
|
聚四乙烯PTFE
|
|
定位锁
|
不锈钢304
|
不锈钢304
|
|
手柄
|
不锈钢304
|
不锈钢304
|
|
发绀螺母
|
不锈钢304
|
不锈钢304
|
|
填料压盖
|
不锈钢304
|
不锈钢304
|
|
手柄套
|
塑料
|
塑料
|
|
密封瓶帽
|
不锈钢 316/304
|
不锈钢SS304
|
|
垫圈
|
聚四乙烯PTFE
|
聚四乙烯PTFE
|

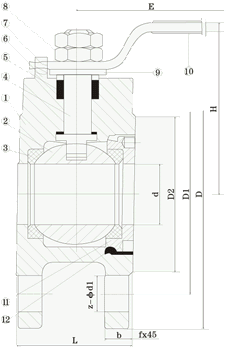

产品尺寸
