42x双口快速排气阀
- 质量稳定:实行全过程质量监控,细致入
微,全方位检测! - 价格合理:高效内部成本控制,减少了开
支,让利于客户! - 交货快捷:先进生产流水线,充足的备货,
缩短了交货期!
我们为您提供全套工程阀门解决方案销售热线:0510-82828883
邮箱:beifava@163.com
地址:江苏省无锡市新吴区新洲路222号
用途及主要性能规范
本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
⑴注:D>350mm管路请选单口排气阀(QB10)。
⑵安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F6),以免检验停水。
⑶如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
本排气阀适用水、热水、最高温度100℃的管道上,使管道内的气体全部排出。

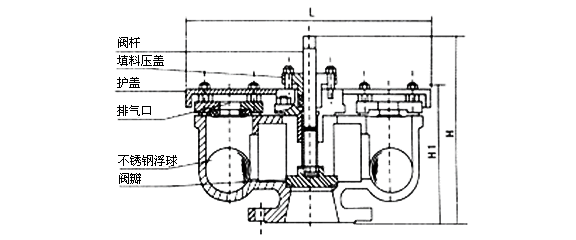

主要零配件
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
阀体
|
密封垫
|
阀 瓣
|
开槽锥端定位螺钉
|
阀杆
|
空心球
|
阀盖
|
垫片
|
填料
|
排气口垫片
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
排气端盖
|
螺母
|
护盖
|
螺母
|
专用螺柱
|
双头螺柱
|
填料压盖
|
螺母
|
双头螺柱
|
