Y型锻钢截止阀
- 质量稳定：实行全过程质量监控，细致入
微，全方位检测！ - 价格合理：高效内部成本控制，减少了开
支，让利于客户！ - 交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
我们为您提供全套工程阀门解决方案销售热线：0510-82828883
邮箱：beifava@163.com
地址：江苏省无锡市新吴区新洲路222号
锻钢截止阀体盖连接设计形式有三种
一、体盖螺栓连接锻钢截止阀，按这种连接形式设计的阀门，其的阀体与阀盖用螺栓连接，采用缠绕式垫片密封，优点是方便在使用中的维护；
二、体盖焊接连接锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏；三、是压力自紧式阀盖锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。您可以根据实际情况合理选用我们的锻钢阀门。
锻钢截止阀设计与应用规范
1、设计制造：按ANSIB16.34； API602;BS5352
2、连接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、阀门检测和试验;按API598
4、材料：按AISI/ASTM的规定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、标记按MSS-SP-25
锻钢截止阀结构
1、全径或缩径
2、明杆支架式
3、自定心压板压套式
4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖
5、整体式上密封座
6、阀瓣可变换为节流型、针型、球型和止回型
锻钢截止阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
150-800Lb Y型锻钢截止阀主要尺寸及重量
| 规格 | S | L | T | W | H(开) ≈ |
重量（㎏） ≈ |
||||||||||
| 英 制 | 公 制 | A N S I | J I S | ANSI牙型60゜(NPT) | JIS.ISC.SC牙型55゜（PC） | |||||||||||
| 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | |||
| 3/8 | 10 | 17.6 | 17.9 | 79 | 3/8 | 3/8 | 100 | 153 | 1.9 | |||||||
| 1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 22.2 | 17.9 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 100 | 158 | 1.9 | 2.1 |
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 100 | 192 | 2.1 | 2.3 |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 1 | 3/4 | 1 | 3/4 | 125 | 252 | 3.3 | 3.6 |
| 1 1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 1 1/4 | 1 | 1 1/4 | 1 | 160 | 252 | 7.5 | 7.8 |
| 1 1/2 | 1 1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 152 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 160 | 289 | 7.5 | 8.2 |
| 2 | 1 1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 172 | 2 | 1 1/2 | 2 | 1 1/2 | 180 | 330 | 11.4 | 12.0 |
| 2 | 50 | 61.1 | 61.1 | 200 | 2 | 2 | 240 | 370 | 14.6 | 15.0 | ||||||
150-800Lb Y型锻钢截止阀标准材质
序 号 |
零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀 瓣 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 3 | 阀 杆 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) |
| 4 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 6 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 圆柱销 | A276 420 | A182F304 | ||
| 8 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 9 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 11．13 | 螺 母 | A276 420 | |||
| 12 | 阀杆螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | 铭 牌 | SS | |||
| 15 | 手 轮 | A197 | |||
| 16 | 填 料 | 柔性石墨+碳素纤维PTFE | |||
| 适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适 用 温 度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS＝碳钢;AS＝合金钢;SS＝不锈钢

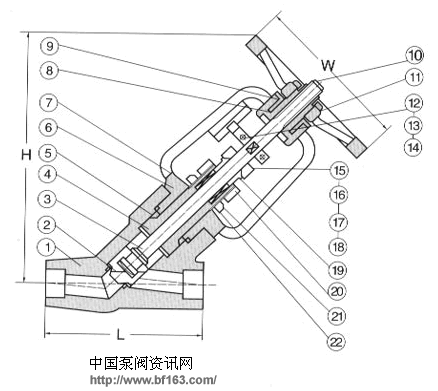

产品结构图
