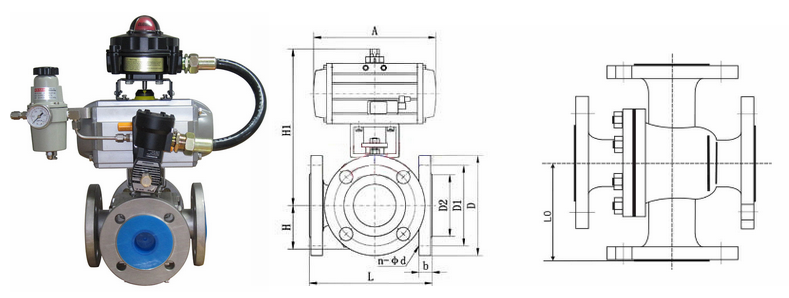

气动四通球阀
- 阀门型号：Q646F，Q646H
- 通径规格：DN50～DN500
- 结构形式：四通铸造阀体
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN10、PN16、PN25、PN40
- 适用温度：-40℃～450℃
- 应用范围：液体、气体、油品、浆料及含固体颗粒介质
- 产品特点：可同时切换两种介质的流向，实现一阀多用
气动四通球阀概述：
气动四通球阀特点：
气动四通球阀换向原理：
气动四通球阀可同时对两种介质的流向进行切换，替代了以前四个阀门的复杂操作，解除了所占空间大、成本高、操作烦琐等问题，实现一阀多用的效果。气动四通球阀为X形垂直通道，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。
气动四通球阀特点：
气动四通球阀可实现正反供水切换，每转90度，供水方式切换一次，操作方便。在电站系统中称为双向供水转阀，在石化系统中也称空气换向切换阀，适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统，如：电站机组冷却器正反向循环供水系统。
| 公称通径 | DN15～DN200(mm) |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 连接形式 | 法兰式 |
| 结构形式 | 四通铸造阀 |
| 驱动方式 | 气源控制（压缩空气4-7bar） |
| 使用温度 | -40℃～450℃ |
| 控制形式 | 开关型(开关两位控制)、调节型(4～20mA信号) |
| 阀体材质 | 碳钢WCB、不锈钢304、316、316L |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
气动四通球阀换向原理：
“LL'’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
气动四通球阀可选功能：
气动四通球阀可选功能：
| 驱动方式 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
|
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
