电子式双座电动调节阀概述：

ZDLN电子式双座电动调节阀通过使用阀芯桶上的两道密封线同时密封的方式，实现压力补偿和阀门关断。阀座有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反但大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的电动单座调节阀大，但该阀的泄漏也比单座阀大，适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。 电子式双座电动调节阀原理：

电子式电动双座调节阀由3810L系列(或PSL系列)直行程电子式电动执行器与直通双座调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电子式双座电动调节阀特点：

电子式电动双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点，广泛应用于精确控制气体、液体、蒸汽等介质，特别使用于压差较大且对泄露量要求不严格干净介质场合。

电子式双座电动调节阀参数：

阀体
形      式	直通铸造球型阀
公称通径	25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材      料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  阀  盖	标准型：-17-230℃  散热型：230-450℃  低温型：-60--196℃  波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式	直通双座铸造铁球型阀
流量特性	等百分比特性和线性特性
材      料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电子式双座电动调节阀执行机构：

主要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		10	16	25	40	63	100	160	250	360	570	900	1440
行程L (mm)		16		25		40			60			100
允许压差( bar)		381 LS/XA-20		381 LS/XA-30		381 LS/XA-50			381 LS/XA-65			381 LS/XA-99
配用执行机构型号		64	64	64	64	64	64	64	64	64	64	40	34

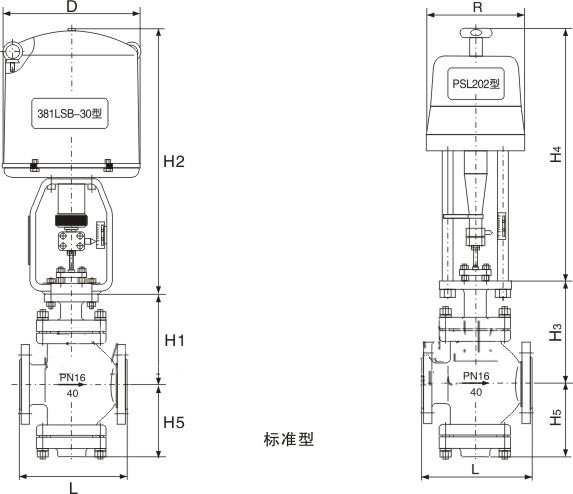

电子式双座电动调节阀尺寸：

外形尺寸及重量     单位：mm
公称通径		25	32	40	50	65	80	100	125	150	200
L	PN16/40	185	200	220	250	275	300	350	410	450	550
	PN64	200	210	235	265	295	320	370	440	475	570
D		255	255	255	255	255	255	255	310	310	310
R		177	177	177	177	177	177	177	226	226	226
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
	PN64	165	185	185	205	245	255	270	335	365	430
H3	PN16/40	171	195	200	220	262	277	287	357	377	447
	PN64	181	205	205	225	272	282	297	362	392	457
H2		373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	520	520	520	570	570	570
H5	PN64	120	120	140	145	190	210	220	270	280	320
重量 (KG)	PN16/40	16	19	22	23	39	50	59	80	87	115
	PN64	21	24	31	33	49	75	92	129	137	170
