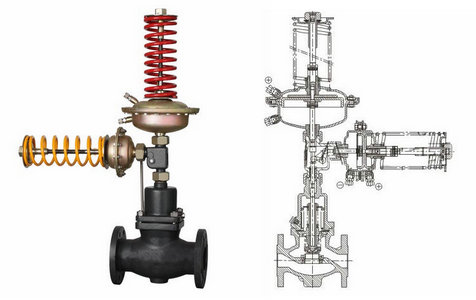

自力式压力、压差组合阀

  • 自力式压力、压差组合阀
  • DN15~DN150mm
  • 直通铸造阀
  • 铸钢(WCB)、不锈钢(304、316、316L)
  • PN16、PN40
  • ≤150℃
  • 非腐蚀性的液体,气体和蒸汽
  • 通过组合件,可以进行多项组合控制
自力式压力、压差组合阀概述:

自力式压力、压差组合阀,无需外加能源,能在无电无气的场所工作,既方便又节约了能源,主要由压力阀、压差阀、两个执行器和两个设定压力的弹簧组成,适用于非腐蚀性的液体,气体和蒸汽,在系统管道中的压力或压差控制。压力分段范围细且互相交叉,调节精度高,按优先动作的原理工作,不能同时控制两个参数。
自力式压力、压差组合阀特点:

自力式压力、压差组合阀通过组合件,可以进行多项组合控制,无需外部控制仪表,系统简单成本低,压力设定值在运行期间可连续设定,采用压力平衡机构,使调节阀反应灵敏、控制精确。

自力式压力、压差组合阀参数:

阀体
公称通径 Dn15、20、25、32、40、50、65、80、100、125、150mm
公称压力 PN1.6、4.0MPa
法兰标准 ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料 铸钢(ZG230-450)、铸不锈钢(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti)
阀芯材料 硬密封:不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi)
软密封:不锈钢镶嵌橡胶圈
压力平衡 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)

自力式压力、压差组合阀工作温度:


允许工作温度
公称通径   15-125mm 150-250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长≤200℃
冷却罐和散热≤350℃※ 冷却罐和加长≤350℃※
软密封 ≤150℃
