电动真空蝶阀
- 阀门型号：GID高真空蝶阀
- 通径规格：DN50-DN400
- 结构形式：对夹式
- 阀体材质：不锈钢304、316、316L
- 公称压力：2x105～1.3x10-5
- 适用温度：丁腈橡胶-25～+80℃，氟橡胶-30～+150℃
- 应用范围：真空系统,空气及非腐蚀性气体
- 产品特点：密封性能好，能用于真空状态,也可在低压状态下使用
电动高真空蝶阀概述：
GID电动高真空蝶阀是指工作压力低于标准大气压的阀门，属于密封型蝶阀，泄漏量为零，主要用于真空系统中接通或切断管路中的气流，或者调节气流量大小，一般工作介质为空气和非腐蚀性气体。电动高真空蝶阀通过执行器驱动阀杆带动碟板来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的，阀门采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。
|
电动真空蝶阀通常根据工作压力，可分为三大类：
低真空阀：绝对压力在 101325~0.133Pa
高真空阀：绝对压力在 0.133~1.33 × 10-6Pa
超高真空阀：绝对压力在 1.33 × 10-6~1.33 × 10-10Pa
|
 |
电动高真空蝶阀特点：
电动真空蝶阀技术参数：

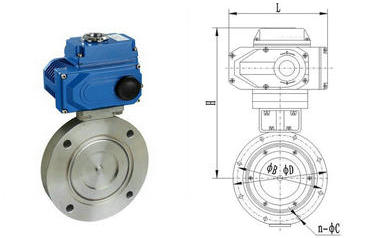

电动真空蝶阀连接尺寸：
1、轴承采用自润滑轴承，摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。
电动真空蝶阀技术参数：
| 适用范围(Pa) | 2x105～1.3x10-5 | |
| 漏气率（Pa.L/S) | ≤1.3x10-6 | |
| 驱动形式 | 电动控制 AC220V【AC380V；DC24V】 | |
| 介质温度(℃) | 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150， | |
| 法兰标准 | GB6070.3-85 | |
| 安装位置 | 任意 | |
| 信号反馈 |
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型
|
|
| 作用形式 | 开关型（开关两位控制） | |
| 调节型（4-20mA信号调节流量大小） | ||
电动真空蝶阀连接尺寸：
| 公称通径(DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 连接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ||||
| ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
| ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
| n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||
